一、测试需求

1、三端器件测试：

（1）三端器件（如晶体管）通常需要测试其输入、输出和控制端口的电学特性。

（2）为了同时测试这三个端口，可能需要一个具有多个通道的数字源表，或者通过巧妙的接线方式使用一个双通道源表（如果两个通道可以独立操作）来模拟多通道测试。

（3）在某些情况下，使用两台单通道源表也可以达到测试三端器件的目的，但这种方式可能增加测试的复杂性和成本。

2、双端器件测试：

（1）双端器件（如二极管）的测试相对简单，通常只需要测试其两个端口之间的电学特性。

（2）因此，单通道的数字源表就足以满足测试需求。

二、源表通道选择

1、单通道源表：

（1）适用于双端器件的测试，因为双端器件只有两个需要测试的端口。

（2）在某些情况下，通过适当的接线和测试策略，单通道源表（如吉司利2450数字源表）也可以用于三端器件的某些特定测试。

2、双通道源表：

（1）更适合用于三端器件的测试，因为可以同时测试两个端口之间的电学特性，并通过适当的操作来模拟第三个端口的测试。

（2）双通道源表（如吉时利2602B、2612B、2636B数字源表等）提供了更高的测试灵活性和效率，尤其是在需要同时测试多个端口之间的交互作用时。

三、测试连接与设置

       无论是测试三端器件还是双端器件，都需要确保探针台与数字源表之间的正确连接和设置。这包括选择合适的探针、调整探针的位置和角度、设置合适的测试电压和电流等。此外，还需要注意探针台的接地和连接线的屏蔽等问题，以确保测试的准确性和可靠性。

四、数字源表介绍

单通道数字源表推荐：

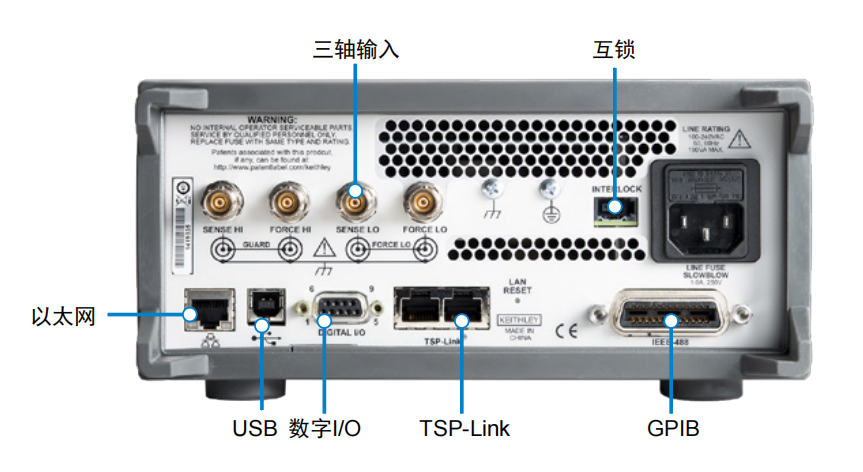

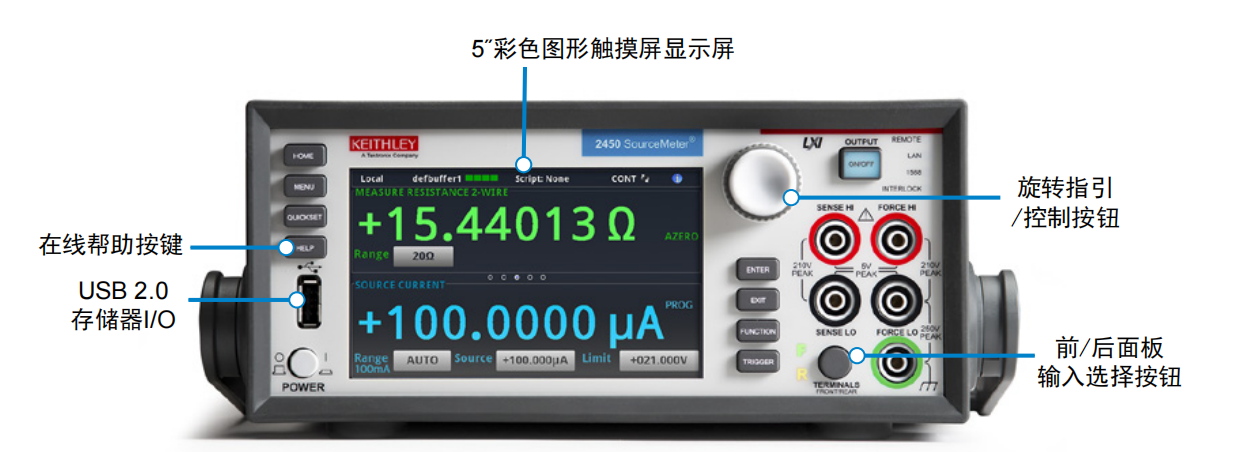

KEITHLEY 2450型 数字源表，物理接口：香蕉插头/三同轴接口

双通道数字源表推荐：

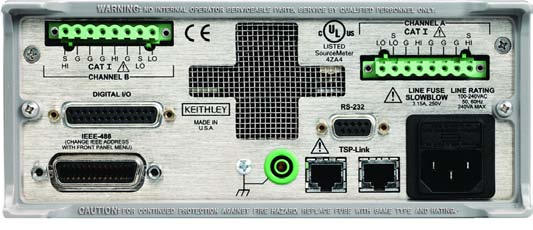

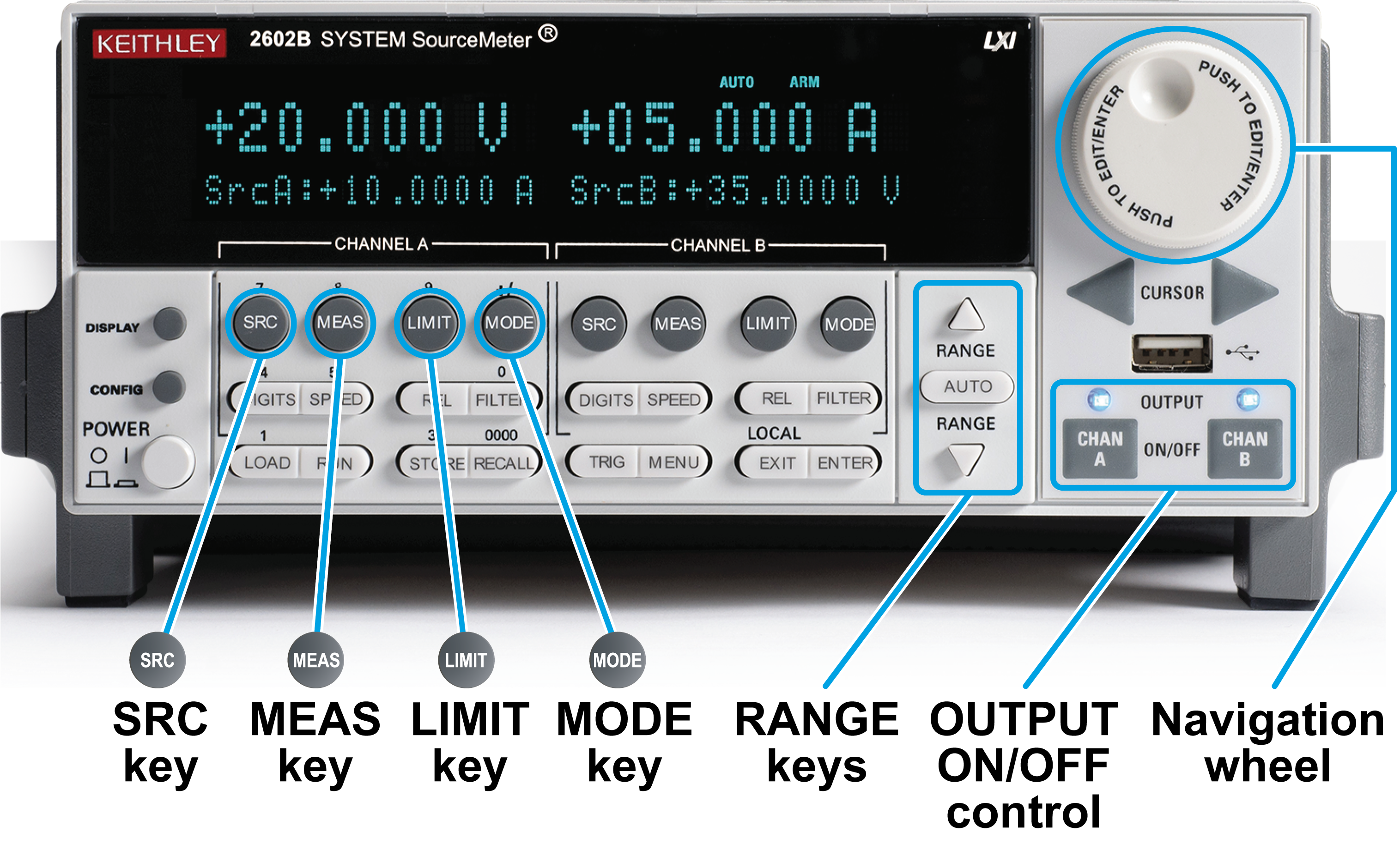

KEITHLEY 2602型 数字源表，物理接口：螺丝端子（可选适配器用于同轴/三同轴接口）

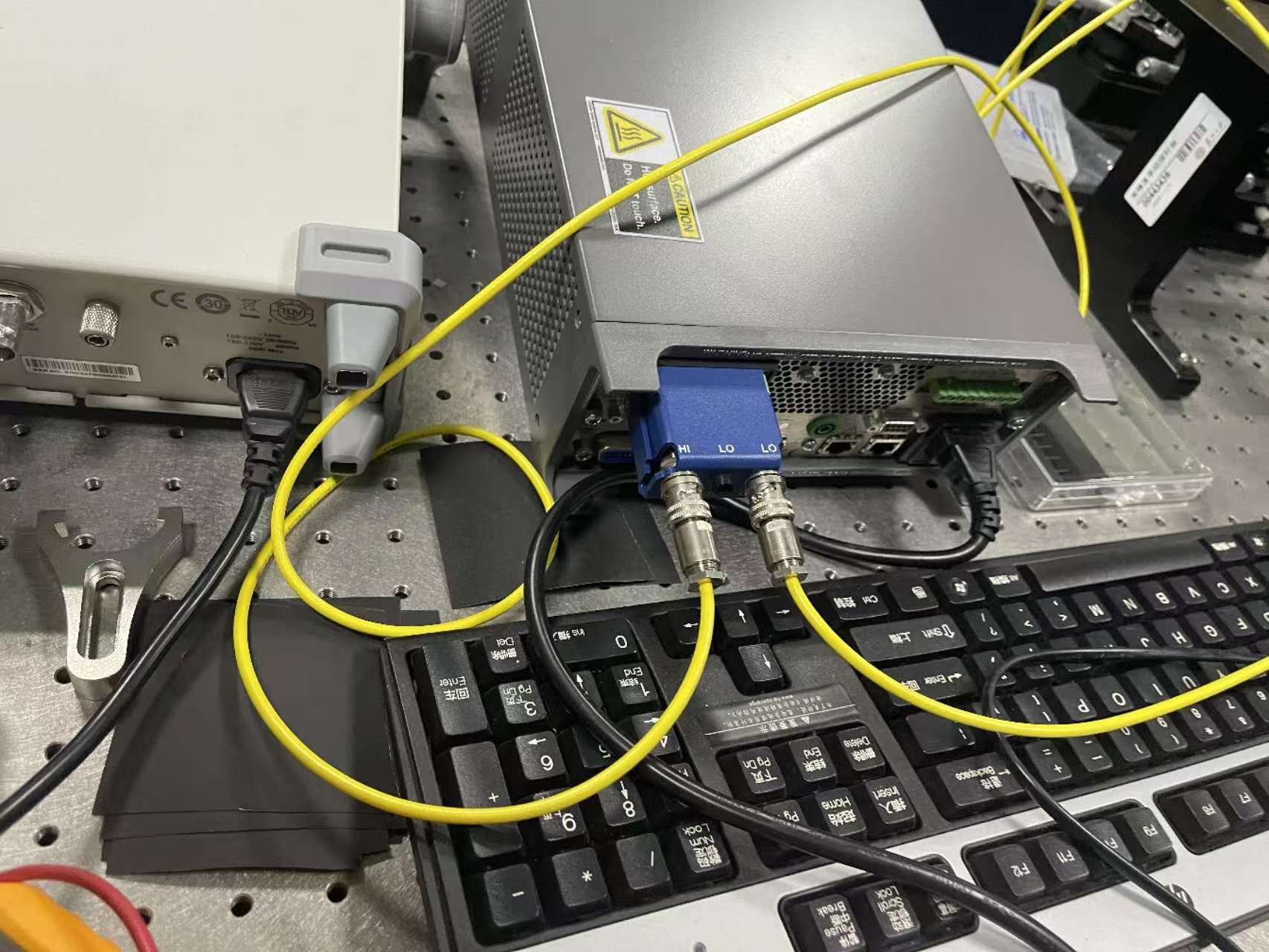

电学测试夹具使用示意图（可选适配器用于同轴/三同轴接口）

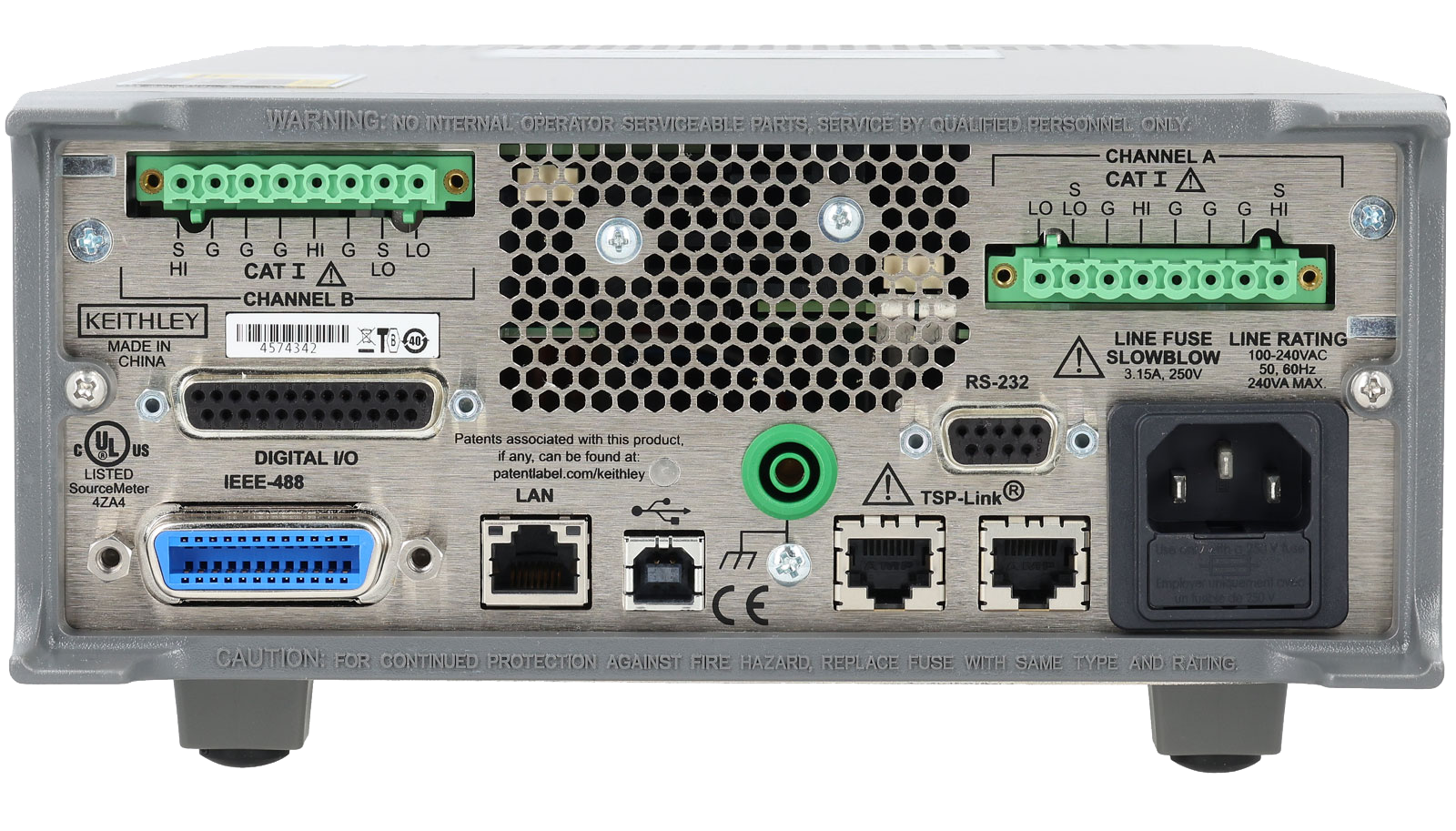

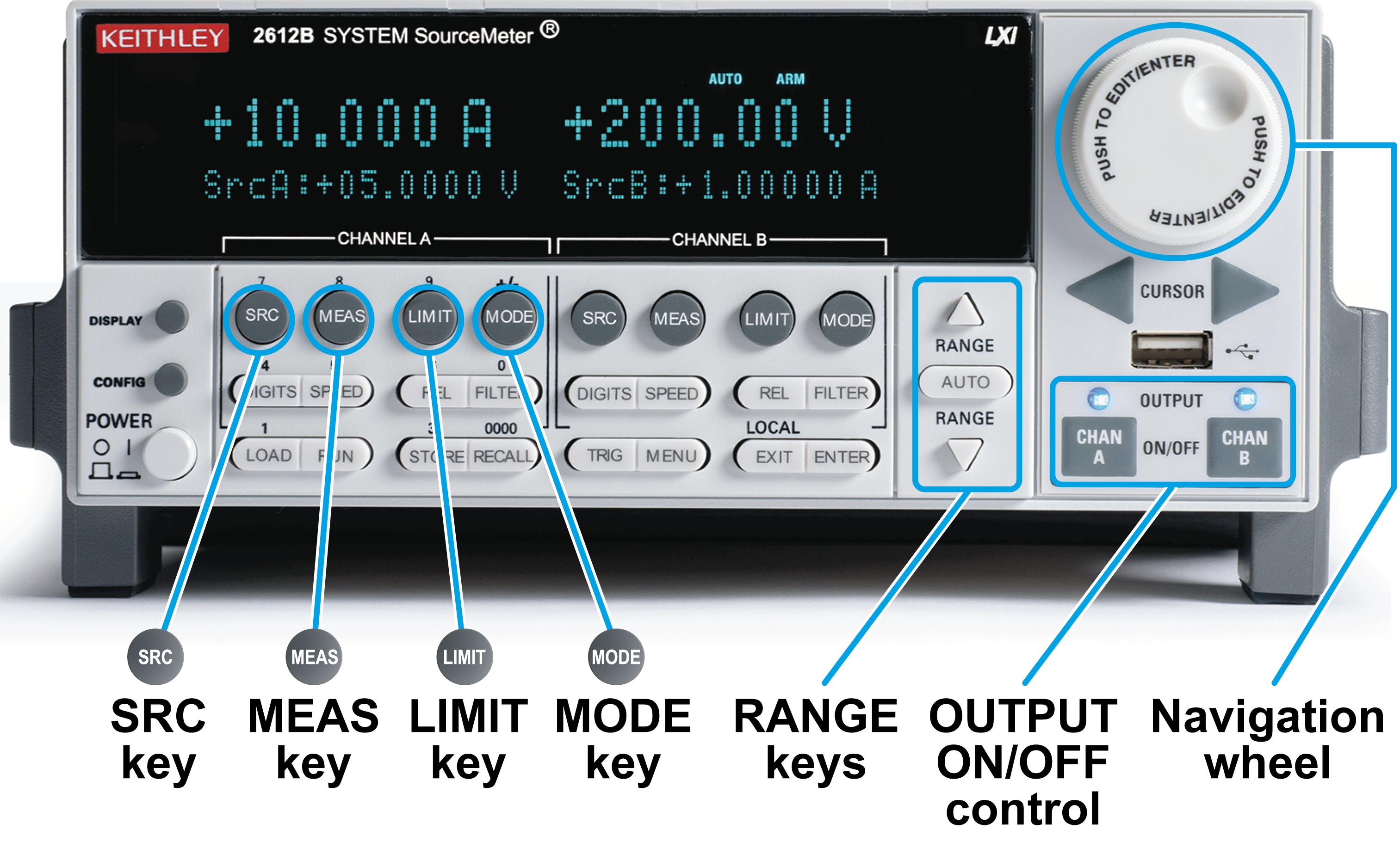

KEITHLEY 2612型 数字源表，物理接口：螺丝端子（可选适配器用于同轴/三同轴接口）

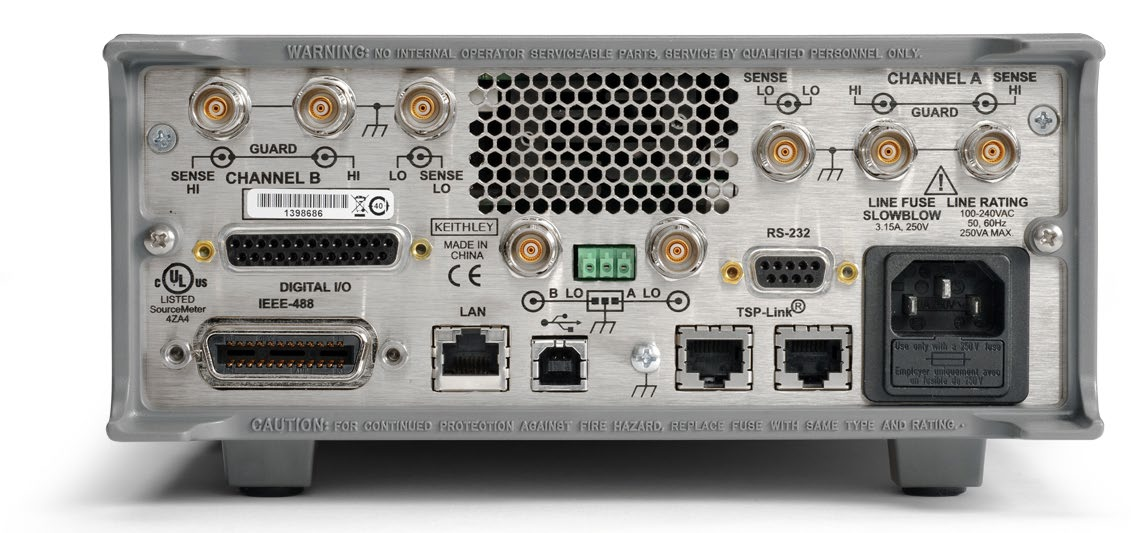

KEITHLEY 2636型 数字源表，物理接口：三同轴接口
