一、端面耦合的基本原理

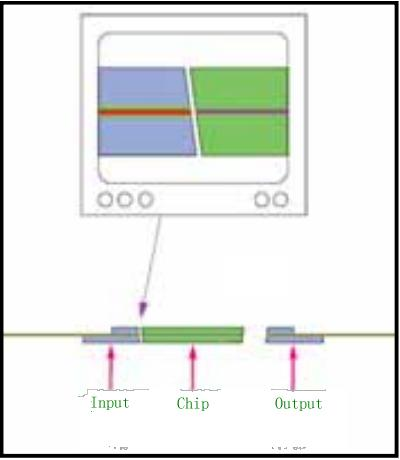

         端面耦合的基本原理是利用光的全反射和模式匹配原理，将光纤中的光能量耦合到波导中。当光纤的端面与波导的端面对准时，如果两者的数值孔径（NA）和模场直径相匹配，光能量就可以高效地从一个介质传输到另一个介质中。

二、端面耦合的关键要素

1、数值孔径匹配：光纤和波导的数值孔径需要相匹配，以确保光能量在耦合过程中不会因为角度过大而逸出。

2、模场直径匹配：光纤和波导的模场直径也需要相匹配，以减少模式失配带来的耦合损失。

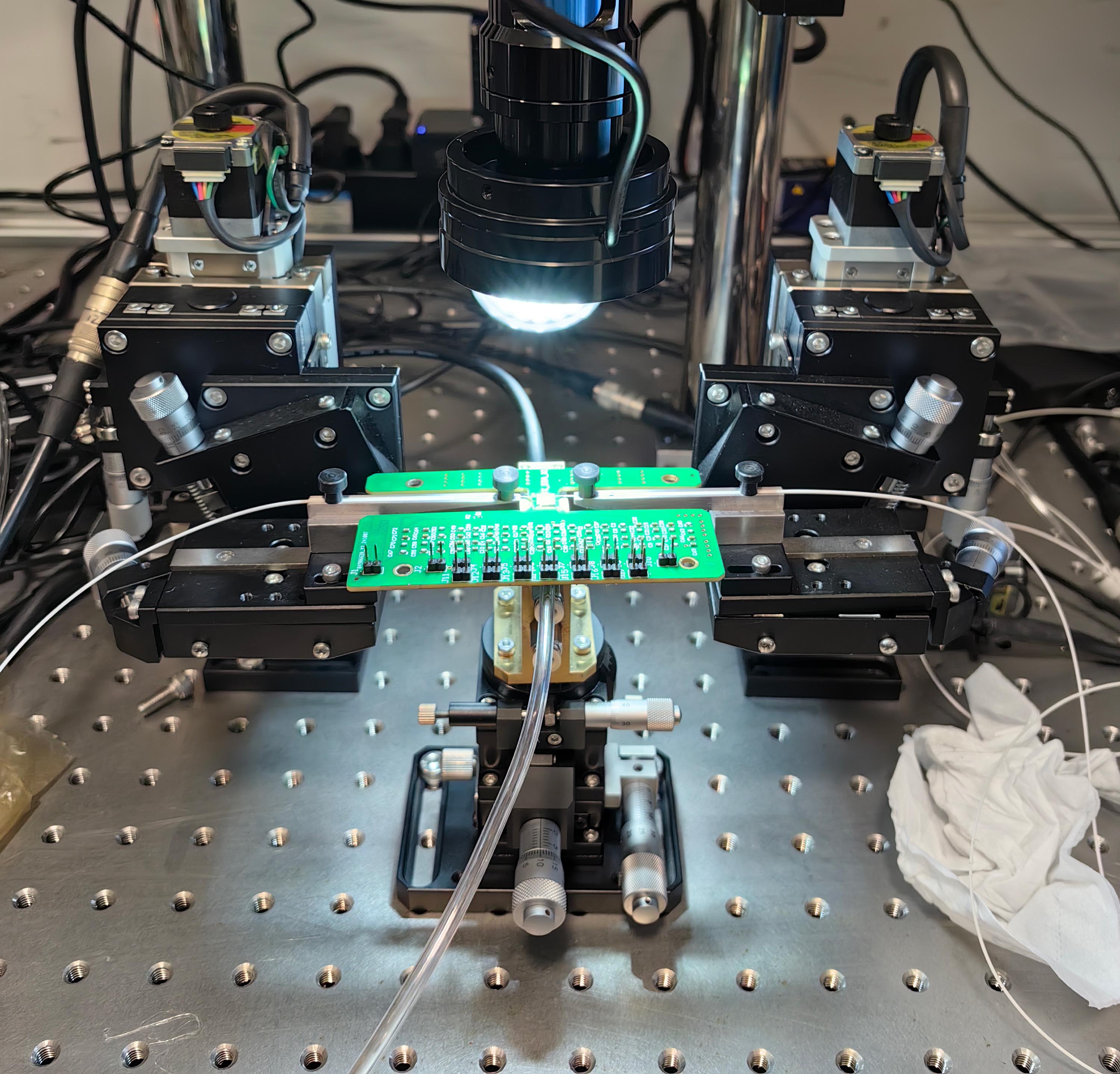

3、对准精度：高精度的对准是实现高效端面耦合的关键。通常需要使用微调架等高精度定位装置来确保光纤和波导的端面对准。

4、表面质量：光纤和波导的端面表面质量对耦合效率也有重要影响。表面缺陷、污染或损伤都可能导致耦合效率的降低。

三、端面耦合的实现方法

1、直接端面对接：当光纤和波导的数值孔径和模场直径相匹配时，可以直接将它们的端面对接在一起，实现光能量的传输。

2、使用透镜或楔形耦合器：当光纤和波导的数值孔径或模场直径不匹配时，可以使用透镜或楔形耦合器等光学元件来改变光斑的大小和形状，使其更好地匹配波导的模场，从而提高耦合效率。

3、采用模式转换器：模式转换器可以将光纤中的光能量转换为与波导模式相匹配的光能量，从而实现高效的端面耦合。

四、端面耦合的应用

        端面耦合在光学通信、集成光学、光传感等领域有着广泛的应用。例如，在光学通信中，端面耦合可以用于实现光纤与光波导、光放大器、光开关等光学器件之间的连接；在集成光学中，端面耦合可以用于实现光子芯片与光纤之间的连接；在光传感中，端面耦合可以用于实现光纤传感器与波导传感器之间的连接。

       总之，光纤与波导的端面耦合是一种重要的光学连接技术，它对于实现光能量的高效传输和光学器件的集成具有重要意义。在实际应用中，需要根据具体的应用场景和需求选择合适的耦合方法和参数，以实现最佳的耦合效果。
