1. 简介

吉时利（Keithley）公司提供一系列源-测量单元（Source-Measure Unit，SMU）仪器，这些仪器在测试与测量行业中功能强大、速度快、分辨率高。本文将介绍几款主要型号：2450B、2602B、2606B、2612B、2636B。

2. 主要型号介绍

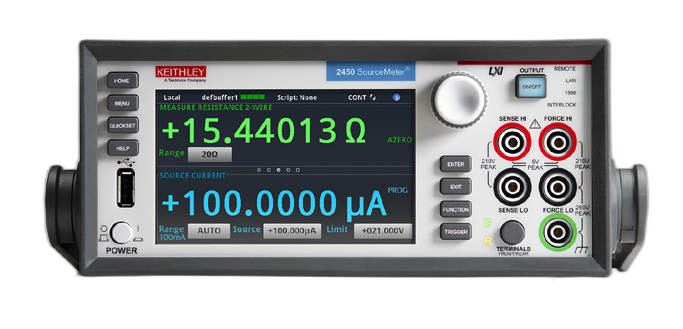

2450B 型号

• 特点：2450B 是一款高性能的台式SMU仪器，结合了精密电压、电流源与测量功能。其用户界面采用触摸屏设计，便于操作和查看数据。

• 应用：适用于需要精密电源和测量的应用，如半导体测试、纳米技术研究、材料特性分析等。

• 性能参数：

• 电流范围：10nA - 1A

• 电压范围：200nV - 200V

• 分辨率：1pA

• 最高读数速度：1,000,000读数/秒

• 接口：GPIB、USB、LAN

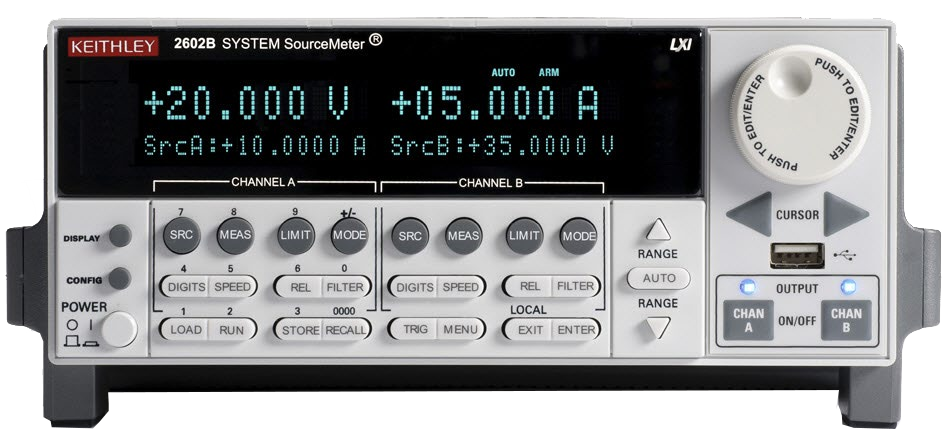

2602B 型号

• 特点：2602B 是双通道系统源表，适用于高吞吐量和并行测试需求。其内置的Test Script Processor（TSP）允许用户编写并执行复杂的测试脚本。

• 应用：广泛用于半导体器件测试、组件特性分析和研发。

• 性能参数：

• 电流范围：100fA - 10A

• 电压范围：100nV - 200V

• 分辨率：100fA

• 最高读数速度：20,000读数/秒

• 接口：GPIB、LAN、USB

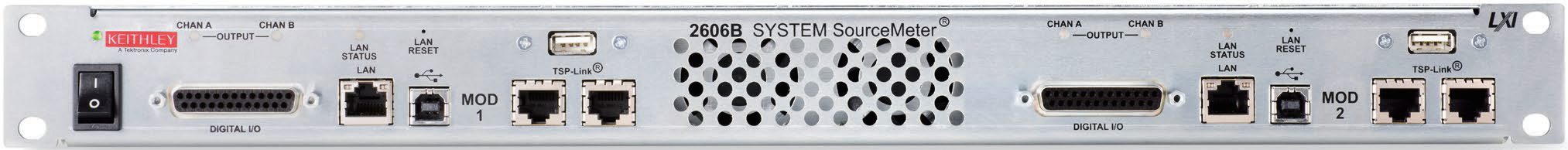

2606B 型号

• 特点：2606B 提供四个独立的SMU通道，适合构建大规模的多通道测试系统。它支持高速并行测试，提高了测试效率。

• 应用：适用于需要多通道同步测试的复杂应用，如光电器件、半导体材料和组件的研发和生产测试。

• 性能参数：

• 电流范围：100fA - 3A

• 电压范围：100nV - 200V

• 分辨率：100fA

• 最高读数速度：20,000读数/秒

• 接口：GPIB、LAN、USB

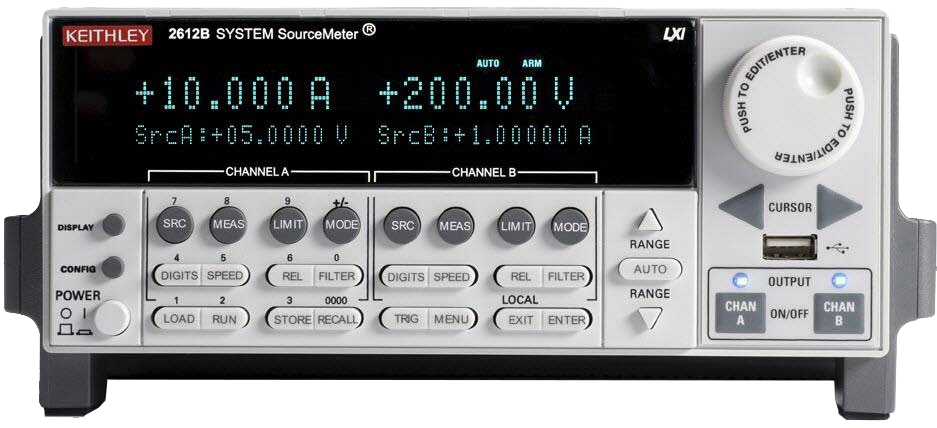

2612B 型号

• 特点：2612B 是一款高电压、高电流双通道源表，适用于需要高功率输出的测试应用。其TSP架构支持多设备同步操作。

• 应用：适用于电池测试、高功率LED测试、电源模块测试等高功率应用。

• 性能参数：

• 电流范围：10fA - 10A

• 电压范围：100nV - 200V

• 分辨率：10fA

• 最高读数速度：20,000读数/秒

• 接口：GPIB、LAN、USB

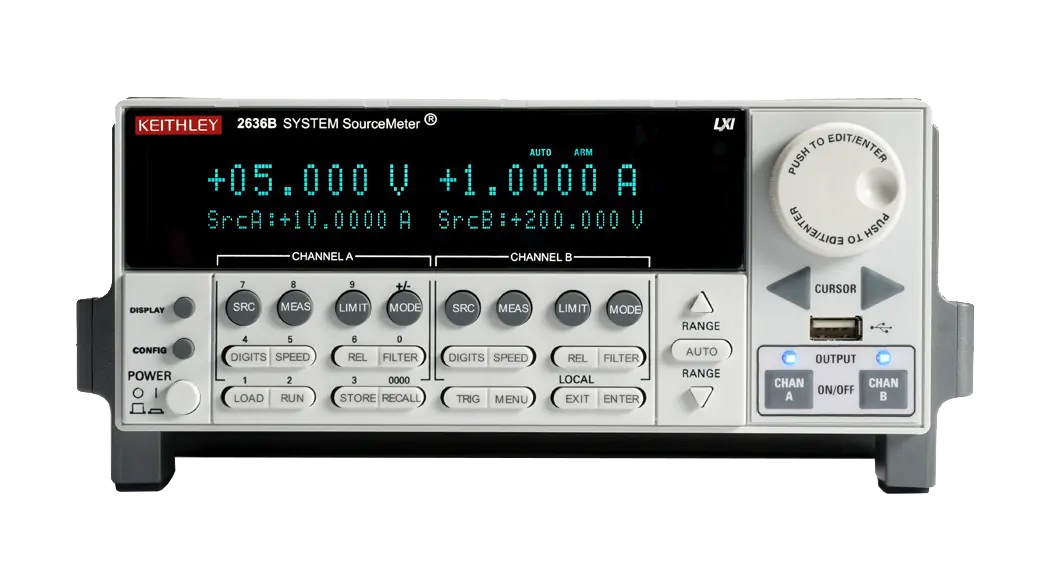

2636B 型号

• 特点：2636B 是双通道系统源表，适用于低电流测试和高精度测量。其内置的TSP功能和并行测试能力使其非常适合复杂的测试需求。

• 应用：广泛应用于低电流器件的测试，如传感器、二极管、低功耗IC等。

• 性能参数：

• 电流范围：0.1fA - 10A

• 电压范围：100nV - 200V

• 分辨率：0.1fA

• 最高读数速度：20,000读数/秒

• 接口：GPIB、LAN、USB

3. 选型指南

在选择适合的SMU仪器时，应根据具体应用需求考虑以下因素：

• 电流和电压范围：不同型号的电流和电压范围适用于不同的测试对象，应根据测试需求选择合适的范围。

• 分辨率和精度：高分辨率和高精度对于测量微小信号和确保测量准确性非常重要。

• 通道数量：如果需要同时测试多个设备或进行多点测试，选择多通道的SMU仪器会提高测试效率。

• 接口和软件支持：确保所选仪器具有合适的接口（如GPIB、USB、LAN）和软件支持，以便与现有的测试系统集成。

通过综合考虑以上因素，可以选择到最适合特定应用的吉时利SMU仪器，以提高测试效率和准确性。
