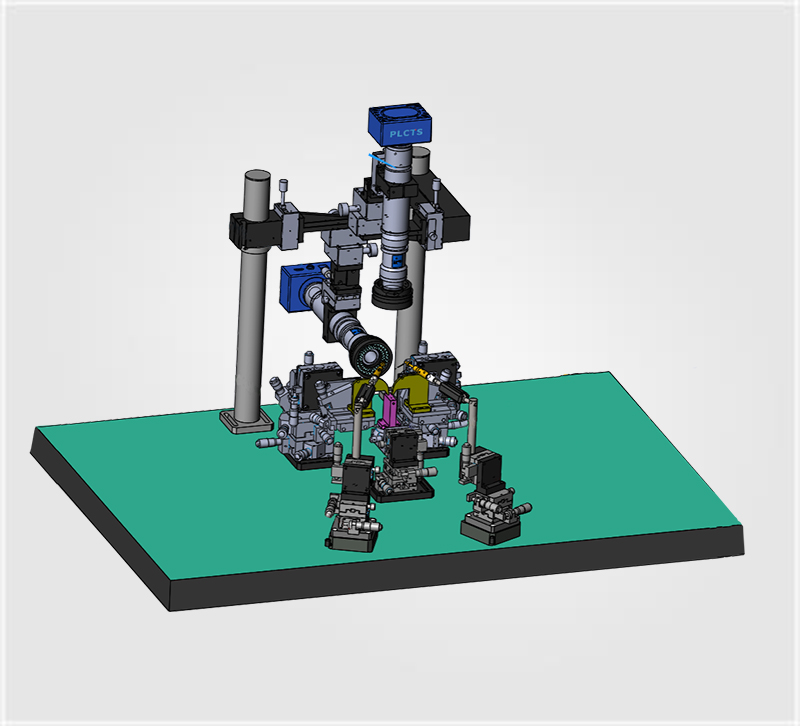

• 系统主要包括六维调节台、芯片台、多维显微观察模块、光源、光学平台、光功率计等；
• 四维可调芯片台（可加温控）、 定制化夹具（光纤、波导芯片等）；
• 应用面广，具备硅光波导、PLC、AWG、WDM等耦合需要；

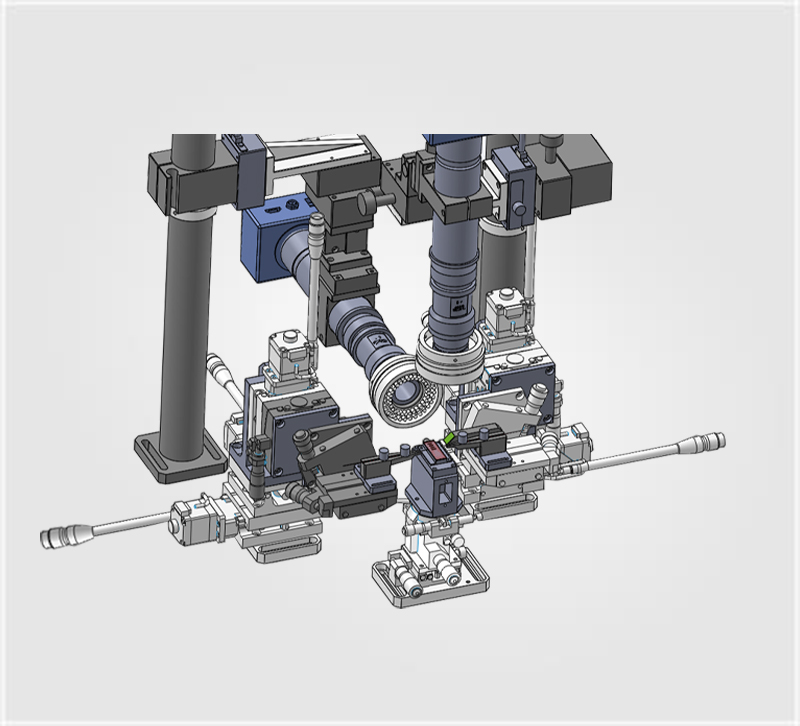

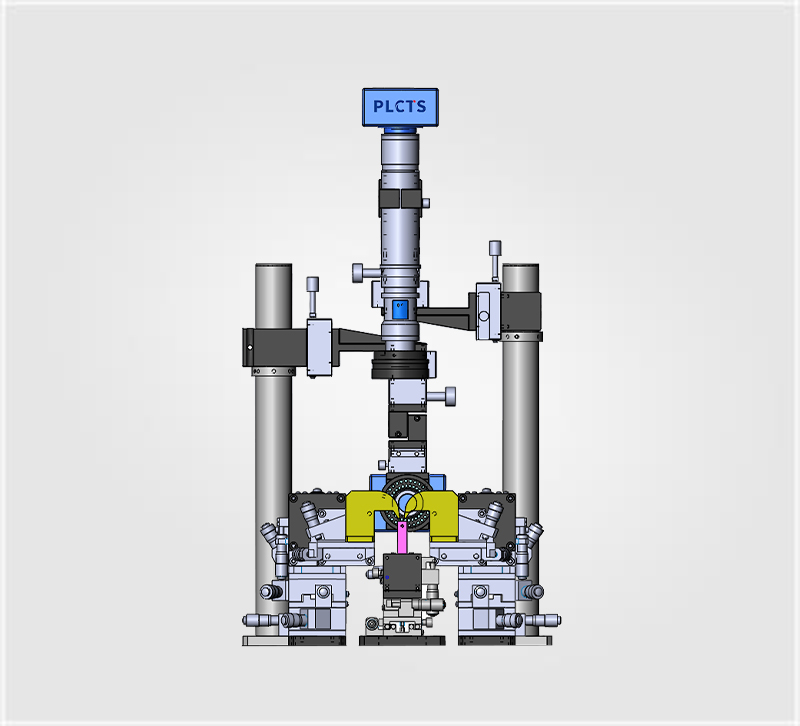

PLCTS 高精密手动波导耦合平台采用纯手动调节方案。整个系统主要通过两侧的六维调节装置，将左侧调架上的光纤通过成像观察来对准中间样品台上的芯片。同理将右侧的光纤也对准芯片，可通过功率计以及结合芯片的光损耗程度来分析光纤是否对准到最佳状态。确定对准之后可进行测试，如有需要也可以进行点胶固化封装，设备功能全面、操作简便，可根据客户实际应用需求提供定制化解决方案。

• 两侧六轴调节台：XYZ轴采用电机驱动；
• 最小位移:0.05um，最大速度：20mm/s；
• 软件：能够实现自动搜光和爬山对准，含光功率和光电流两种软件；

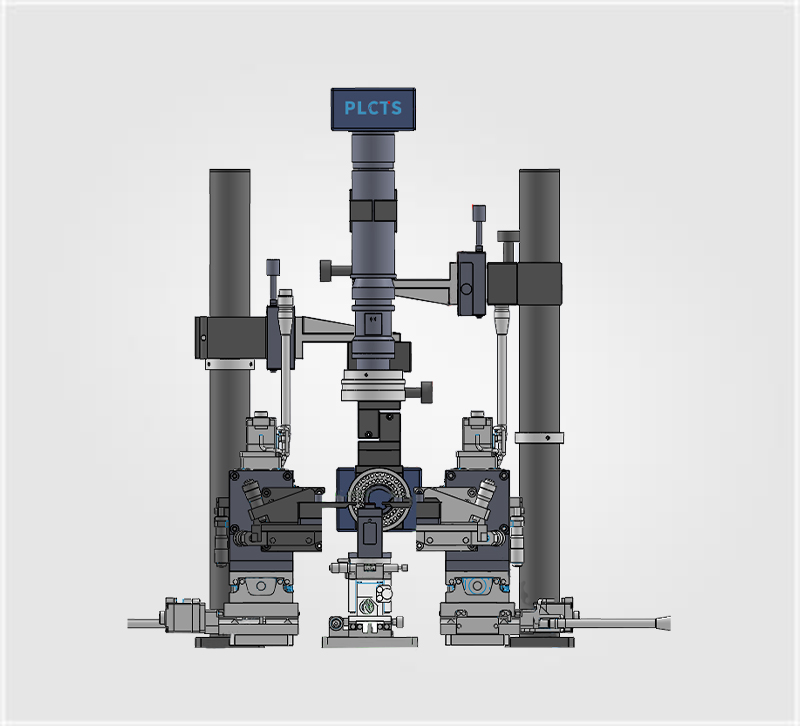

PLCTS 半自动波导耦合平台将两侧六轴调节台XYZ轴升级为电动，电机类型采用五相步进电机，提高了耦合精准度和效率。耦合过程：在光纤与芯片大致对准后，打开光源，使光源从光纤射入芯片。使用功率计检测从芯片输出端射出的光功率。然后使用软件自动搜光和爬山功能；当光功率达到最佳时，说明输入端光纤与芯片已经实现了最佳对准，然后将输出端的功率计检测置换成需要的光纤。同理，右侧进行爬山自动搜光，当功率计检测数值最接近刚刚检测的最佳值时，说明光纤基本与芯片耦合对准完成。

• 六维调节台电机轴：XYZθXθYθZ轴；
• 显微成像方向：垂直和水平；
• 光纤夹具可定制；
• 软件：能够实现自动搜光和爬山对准，含光功率和光电流两种软件；

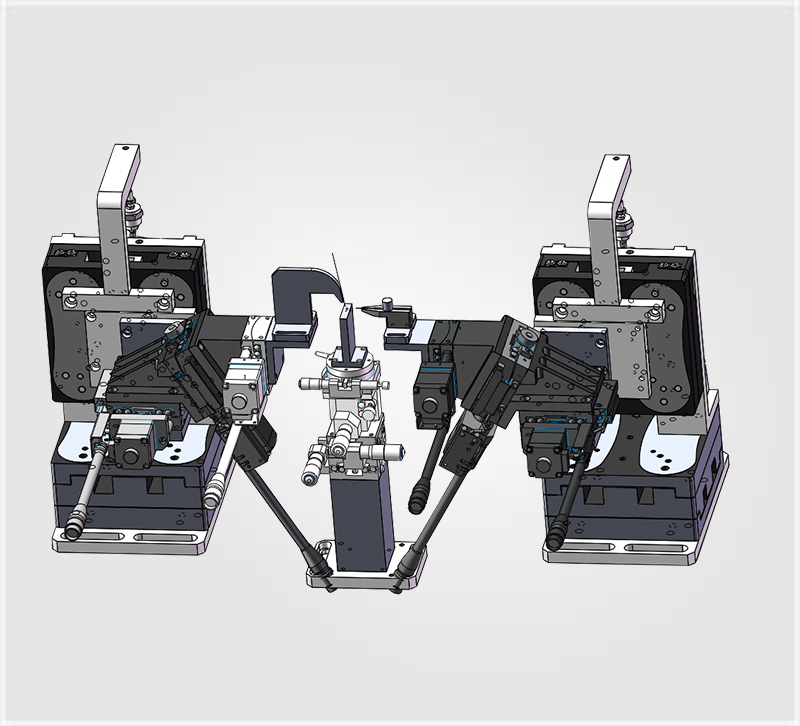

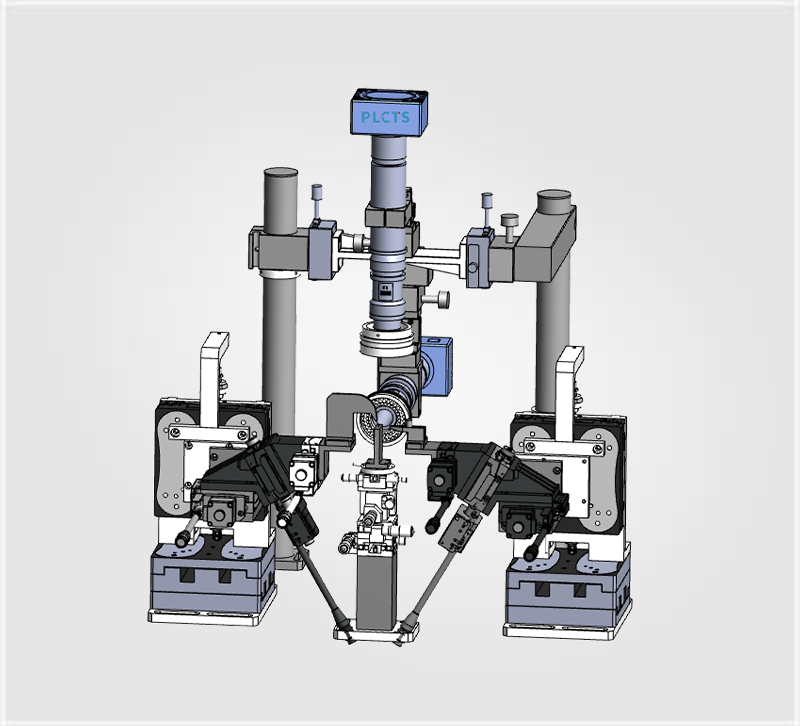

PLCTS 高精密全电动波导耦合平台是将两侧六维调节台都升级为电动款，与半自动相比增加了θXθYθZ电动轴，提高了在角度调节上的自动化处理更加精确和稳定。整体系统结构紧凑、操作简易，适用于跟多科研用户精确耦合实验。如有定制化标准（行程、光纤夹具、样品台等），可联系客服咨询定制化·系统。
